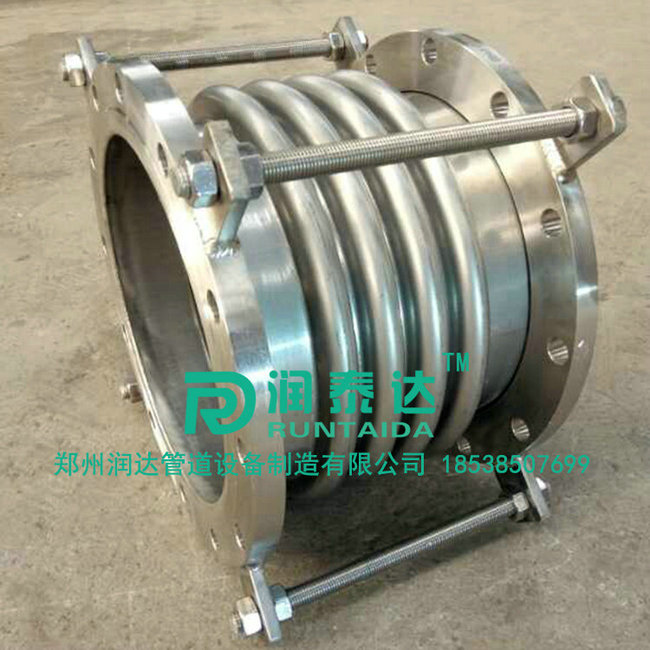

波紋補償器在焊接時注意以下下事項：
波紋補償器在焊接時注意以下下事項：
1、波紋補償器焊接前應將坡口及其內外側表面不小于10mm范圍內的油、漆、垢、銹、毛剌及鍍鋅層等清除干凈，且不得有裂紋、夾層等缺陷。
2、波紋補償器焊縫時，內壁應齊平，內壁錯邊量不宜超過管壁厚度的10%，且不應大于2mm。
3、波紋補償器除設計規定需進行冷拉伸或冷壓縮的管道外，焊件不得進行強行組對。
4、波紋補償器的切割和坡口加工宜采用機械方法，也可采用等離子弧、氧-乙炔焰等熱加工方法，在采用熱加工方法加工坡口后，必須除去坡口表面的氧化皮、熔渣及影響接頭質量的表面層，并應將凹凸不平處打磨平整。
波紋補償器參數
|
通徑DN |
長度 |
波數n |
壓力等級Mpa |
波紋管有效面積 |
最大外徑尺寸 |
||
|
0.6 |
1.0 |
1.6 |
|||||
|
軸向補償量mm／剛度N／mm |
|||||||
|
50 |
432 |
10 |
41／231 |
39／255 |
37／286 |
81 |
Φ270 |
|
654 |
20 |
82／116 |
78／126 |
74／143 |
|||
|
65 |
488 |
10 |
41／231 |
39／255 |
37／286 |
82 |
290 |
|
756 |
20 |
82／116 |
78／126 |
74／143 |
|||
|
80 |
506 |
9 |
56／116 |
53／232 |
50／278 |
121 |
Φ308 |
|
789 |
18 |
112／98 |
106／116 |
100／139 |
|||
|
100 |
532 |
8 |
61／167 |
57／218 |
54／256 |
180 |
338 |
|
789 |
16 |
122／84 |
114／109 |
108／128 |
|||
|
125 |
616 |
8 |
82／278 |
78／301 |
75／320 |
257 |
Φ368 |
|
966 |
16 |
164／129 |
156／151 |
150／160 |
|||
|
150 |
950 |
8 |
124／125 |
112／154 |
89／330 |
535 |
450 |
|
1540 |
16 |
250／56 |
210／87 |
160／113 |
|||
|
200 |
950 |
8 |
130／155 |
100／126 |
70／409 |
779 |
Φ505 |
|
1550 |
16 |
250／75 |
200／113 |
160／205 |
|||
|
250 |
1080 |
8 |
161／111 |
130／162 |
105／378 |
1075 |
566 |
|
1800 |
16 |
320／51 |
260／94 |
201／119 |
|||
|
300 |
1090 |
8 |
161／138 |
130／194 |
100／338 |
1269 |
Φ600 |
|
1820 |
16 |
320／54 |
260／100 |
200／168 |
|||
|
350 |
1090 |
8 |
165／165 |
132／221 |
99／438 |
1619 |
|
|
1820 |
16 |
320／71 |
250／121 |
200／218 |
|||
|
400 |
1110 |
8 |
162／164 |
132／290 |
101／468 |
2008 |
Φ710 |
|
1840 |
16 |
310／76 |
251／145 |
190／268 |
|||
|
450 |
1110 |
8 |
152／131 |
124／339 |
100／532 |
2428 |
768 |
|
1840 |
16 |
301／81 |
251／170 |
190／245 |
|||
|
500 |
1475 |
6 |
190／180 |
150／515 |
150／765 |
3473 |
Φ975 |
|
2450 |
12 |
371／90 |
300／175 |
300／298 |
|||
|
600 |
1540 |
6 |
195／231 |
150／754 |
140／756 |
4766 |
Φ1090 |
|
2540 |
12 |
391／121 |
290／364 |
280／480 |
|||
|
700 |
1540 |
6 |
200／222 |
155／601 |
150／832 |
6068 |
Φ1190 |
|
2540 |
12 |
400／112 |
300／400 |
290／478 |
|||
|
800 |
1540 |
6 |
201／200 |
164／497 |
150／897 |
7528 |
1290 |
|
2540 |
12 |
400／135 |
321／451 |
299／583 |
|||
|
900 |
1605 |
6 |
220／206 |
230／635 |
220／765 |
9328 |
Φ1460 |
|
2685 |
12 |
430／154 |
460／337 |
442／388 |
|
||
|
1000 |
1605 |
6 |
220／356 |
230／615 |
220／763 |
11118 |
1560 |
|
2685 |
12 |
430／268 |
460／303 |
442／418 |
|||
|
1100 |
1605 |
6 |
210／273 |
230／654 |
221／754 |
13066 |
Φ1660 |
|
2685 |
12 |
428／187 |
460／347 |
442／601 |
|||
|
1200 |
1605 |
6 |
210／308 |
230／757 |
221／832 |
15170 |
1760 |
|
2685 |
12 |
420／104 |
460／488 |
443／601 |
|||
|
1300 |
1605 |
6 |
220／356 |
230／864 |
221／864 |
17432 |
Φ1860 |
|
2685 |
12 |
410／132 |
450／432 |
435／626 |
|||
|
1400 |
1605 |
6 |
212／398 |
231／645 |
226／889 |
19851 |
1960 |
|
2685 |
12 |
410／198 |
450／466 |
430／665 |
|||
|
1500 |
1605 |
6 |
201／321 |
230／978 |
220／984 |
22427 |
Φ2060 |
