煤氣管道中使用的波紋補償器的類型
煤氣管道中使用的波紋補償器主要包括以下3種類型：
(1)軸向型波紋補償器。它是一個波紋元件和兩個可與相鄰管道、設備相連接的接管(或法蘭)組成的撓性部件，主要用于直管段補償軸向位移。補償器設在兩固定支架之問，一端靠近一個固定支架。補償器不能約束管道壓力推力，壓力推力由其兩側的固定管架承受。

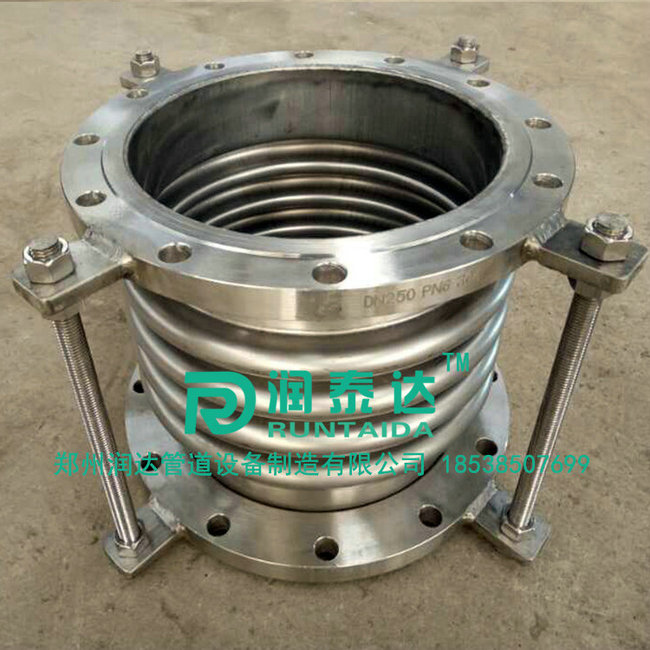

(2)拉桿型波紋補償器。它是由兩個相同波紋元件和兩個可與相鄰管道、設備相連接的接管(或法蘭)及一個中間管，一組能承受壓力推力組成的撓性部件，主要用補償橫同位移。補償器能約束管道壓力推力，固定管架可不考慮承受管道壓力推力。
(3)自由復式型波紋補償器。它是由兩個相同波紋元件和兩個可與相鄰管道、設備相連接的接管(或法蘭)及一個中間管組成的撓性部件，主要用于直管段補償軸向位移及橫向位移。
波紋補償器的優點是制作時采用先進的、對波紋管無損傷的整體一次液壓成型工藝。產品特點是尺寸精度高，使用壽命長，性能可靠，結構緊湊，補償量大，疲勞壽命長，承壓能力高，用材廣泛，在工程應用中，具有配管簡單，不用維修等特點，口徑大，耐溫高，有較強的抗應力腐蝕能力。但它也有不易解決的缺點：例如軸向型波紋補償器對固定支架產生壓力推力，造成固定支架推力大，從而造價高；另外波紋補償器管壁較薄不能承受扭力、振動，安全性差；設備投資高、設計要求嚴、施工安裝精度高、往往達不到預期壽命等一系列缺點。
球形補償器,旋轉補償器,無推力補償器,直埋套筒補償器,彈性套筒補償器,直流式無推力補償器,套筒補償器,波紋管補償器,波紋補償器,補償器
|
公稱直徑 DN |
管外徑×壁厚 DW×s |
補償量 ΔL |
安裝長度 Lmax |
填料室外徑 D |
重 量 Kg |
|
25 |
32×4 |
140 |
530 |
50 |
4.81 |
|
32 |
38×4 |
140 |
550 |
57 |
4.9 |
|
40 |
51×4.5 |
140 |
550 |
68 |
6.1 |
|
50 |
57×4 |
140 |
550 |
80 |
7.15 |
|
70 |
76×4.5 |
180 |
640 |
100 |
12.43 |
|
80 |
89×5 |
180 |
660 |
113 |
14.5 |
|
100 |
108×5 |
180 |
660 |
130 |
17 |
|
125 |
133×5.5 |
180 |
690 |
170 |
22.83 |
|
150 |
159×5.5 |
180 |
690 |
190 |
29.55 |
|
200 |
217×7 |
240 |
810 |
257 |
52.43 |
|
250 |
273×7 |
240 |
810 |
310 |
69.46 |
|
300 |
325×8.5 |
300 |
940 |
366 |
97.00 |
|
350 |
377×10 |
300 |
960 |
417 |
128 |
|
400 |
426×12 |
300 |
960 |
466 |
155 |
|
450 |
482×12 |
320 |
970 |
524 |
177.7 |
|
500 |
534×13 |
320 |
1010 |
573 |
213.28 |
|
600 |
636×14 |
340 |
1050 |
676 |
280.42 |
|
700 |
726×15 |
340 |
1080 |
768 |
358.23 |
|
800 |
826×16 |
360 |
1125 |
878 |
467.62 |
|
900 |
926×16 |
360 |
1125 |
980 |
553.8 |
|
1000 |
1026×16 |
360 |
1125 |
1082 |
647.44 |
