QB型球型補償器
2023-8-29 10:26:36??????點擊：

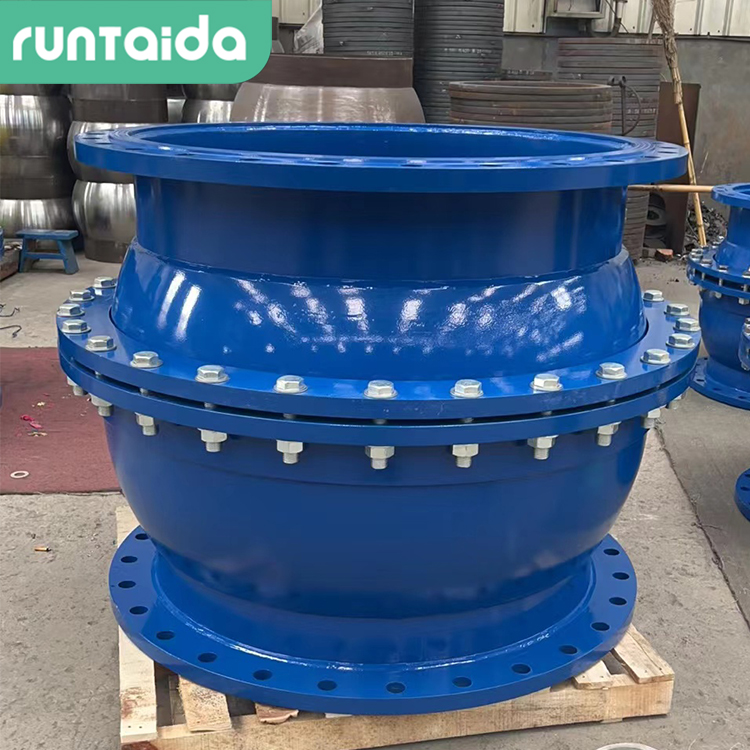

球形補償器工作原理是通過球頭的轉動和曲折與力臂形成力偶，使大小相等方向相反的一對力，圍繞著z軸旋轉,完成力偶兩邊管路膨脹量的吸收。當球形補償器布置在兩固定支架中心時，則管道運行時兩端有相同的膨脹量和相同的膨脹推力，這是將力偶圍繞著中心旋轉一定角度，以達到吸收兩端方向相對大小相等的膨脹量。當球形補償器布置不在兩固定支架中心時，在運行時的力偶中心偏向較短的一段圍繞來吸收兩端方向相對大小不等的膨脹量。
球形補償器（又稱球形接頭），主要依靠球體的角位移來吸收或補償管道一個多方向上的橫向位移，球形補償器應成對使用，單只球形補償器沒有補償能力，可作管道萬向接頭使用。球形補償器具備補償量大，無盲板力，對固定管架的作用力小，球形補償器選用可注組合密封技術，完成長期可靠密封。
球形補償器工作壓力：1.0～4.0mpa，工作溫度：≤350℃/≤500℃，公稱通徑：DN40-DN3200mm，全折屈角：≤30°（±15°）,工作介質：蒸汽、熱油、熱水等。
球形補償器（又稱球形接頭），主要依靠球體的角位移來吸收或補償管道一個多方向上的橫向位移，球形補償器應成對使用，單只球形補償器沒有補償能力，可作管道萬向接頭使用。球形補償器具備補償量大，無盲板力，對固定管架的作用力小，球形補償器選用可注組合密封技術，完成長期可靠密封。
球形補償器工作壓力：1.0～4.0mpa，工作溫度：≤350℃/≤500℃，公稱通徑：DN40-DN3200mm，全折屈角：≤30°（±15°）,工作介質：蒸汽、熱油、熱水等。
